MGF exhaust support bracket GEX13002

Doc on special demand for Jérôme :c)


Zerbrochener Krümmerflansch.
Wurde bekannt von Dirk und ausserdem von Ralf. Vielleicht hätte dieser Winkel den Fehler an den VVCs verhindert?
Wer weiss ?
Broken manifold flange.
This happened to Dirk in 1998 and as well to Ralf in 1998.
May be the folowing part would have prevented their VVCs from this damage ?
Not approved !!
Exhaust to Flexipipe bracket.
Should help against a rattling flexipipe.
Part Number WCU100990
(old # GEX13002 )

Your dealer will know about it,.... if you ask.
Bewiesen ist, dass der Winkel ab etwa März 1999 bei Reklamation von Klappergeräuschen am Auspuff montiert worde. Bei meinem alten MGF hat er das Rappeln bei hoher Last beseitigt.

Proven is that this bracket got added app March 1999 at MG Rover and also at Lotus for the Elise S1 after complains about rattling noise from the engine bay. All reports stated, that it would help. It did at my 1996 made MGF.

Another reason is to prevent the cylinder head versus engine block movements.
Also not approved, but think about it.

Das Teil als Kit incl. der Schraubern und Muttern. The subject as a kit from your friendly dealer.
Including 2 screws and 2 nuts.
    Remove the oilfilter and at last the heat shield on the opposite side of the alternator for better access to the location.
Dort unten muss es irgendwie hin.
Zwischen Auspuffflansch und Motorblock

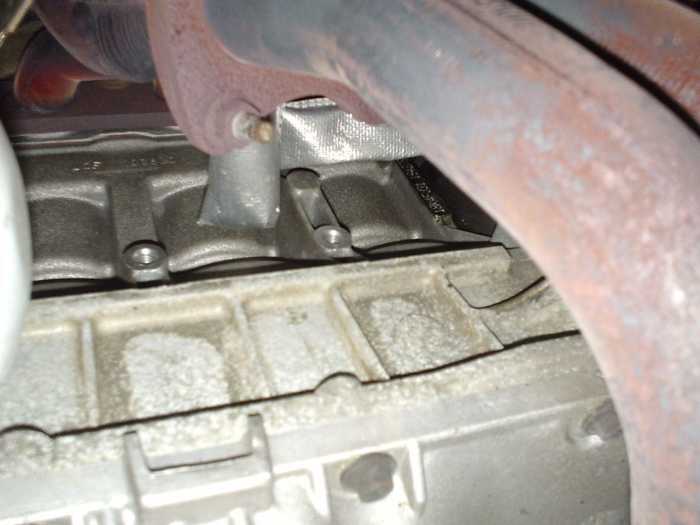

The location it has to go. Between downpipe flange and engine block
Die zwei Gewinde M10 im Block sind auch schon da. The both M10 thread are already there.

- Ölfilter abschrauben.
- mit WD 40 einsprühen ind diese 2 Muttern entfernen.

Ausserdem das Wärmeschutzbleche abschrauben.

- Remove the oilfilter for easier access
- Spray WD40 and undo this nuts.
New nuts are included in the kit
- Also remove the heatshield
Diese Schraubenposition treibt einen fast in den Wahnsinn. This one drove me nuts ;)

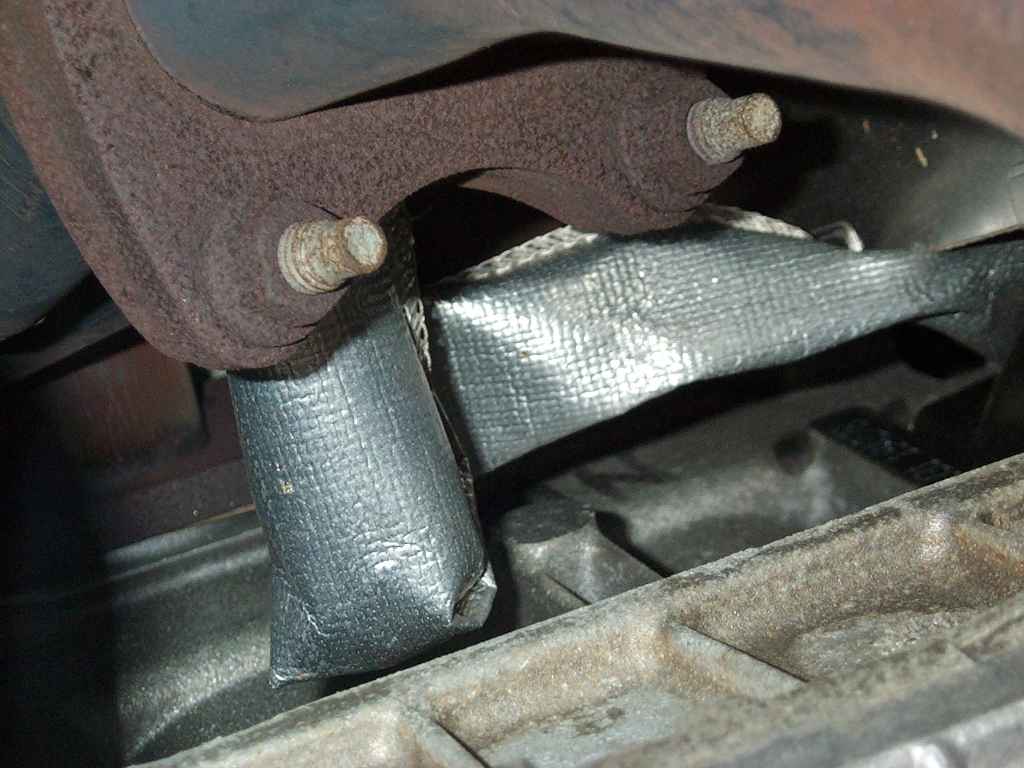

Hier die Auspuffmuttern aus anderer Sicht. Another view to the 2 nuts at the downpipe to manifold flange

click to see the bolt locations
Diese Bild zeigt alle 4 Schrauben/Mutterpositionen
Pass bloss auf die Lambdasonde auf. (Versteckt unter dem silbernen Isolierschlauch)
This picture shows all four screw/nut locations.
Take care on the lambda sensor.
(silver isolation hose protects and hides it)
Dann der Horror. Man bricht sich fast das Kreuz und die Finger, Am Besten macht man es zu zweit. Einer kann dann von unten inmmer die runterfallenden Schrauben auffangen ;) Than the troubles. You nearly break your fingers on getting in the screws. The best is a second person under the car to catch all the screws you loose while the tries to get them in.
Feddig :))

against exhaust rattle:
WCU100990
exhaust support bracket
Old p/n GEX13002
Lotus A111E6234S
Ready :)
