MGF/TF Fuses
Sicherung Nr. Stärke (Ampere) Stromkreis

Left Hand Drive (LHD) EC
Right Hand Drive (RHD)
Neben dem Lenkrad

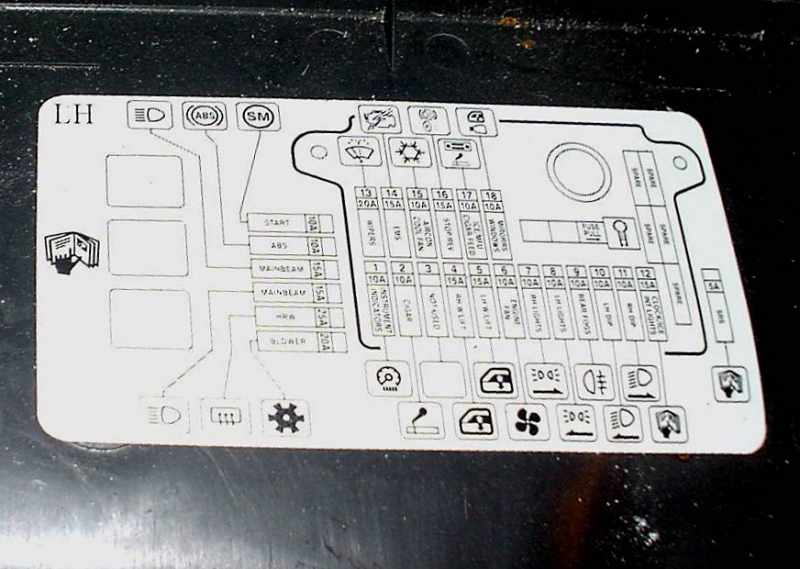

LHD car

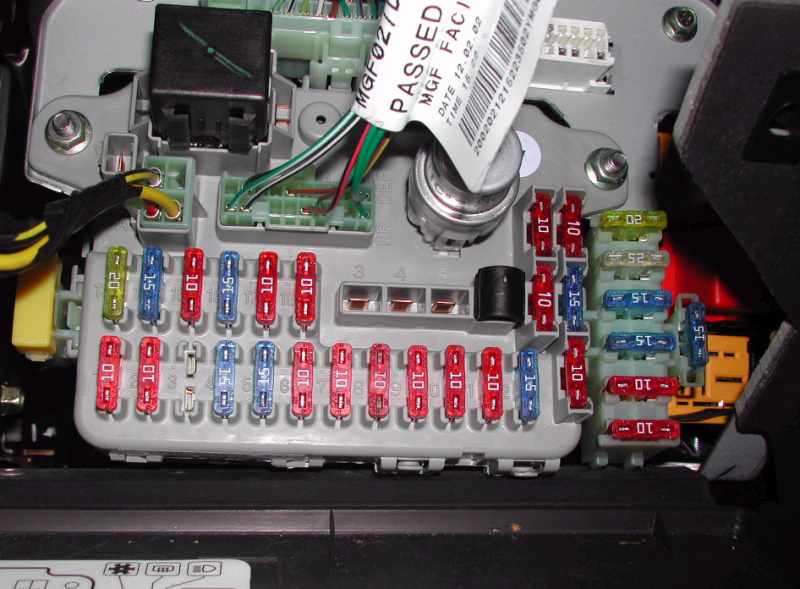

Passenger compartment fuse box
below the steering wheel

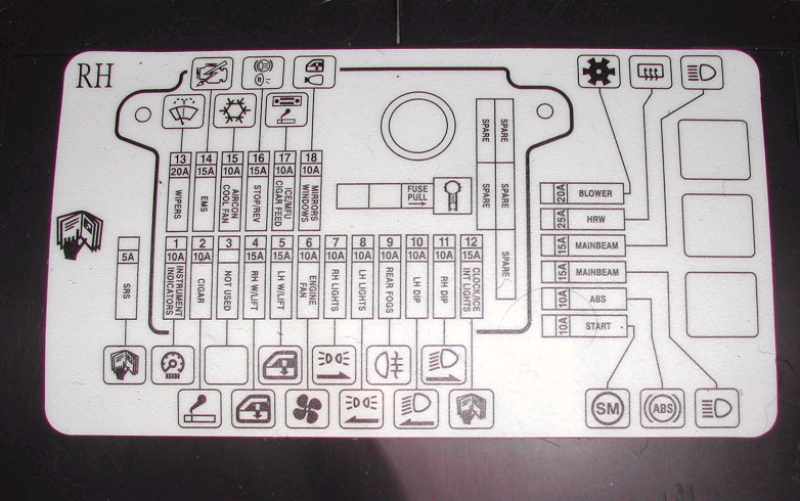

RHD car

pictures courtesy Ian Walker, UK

F1 10A Fahrtrichtungsanzeiger, Instrumentenfeldbeleuchtung F1 10A Indicators, Instrument lights
F2 10A Zigarettenanzünder F2 10A Cigar lighter
F3 10A - F3 10A -
F4 15A Fensterheber rechts F4 15A Right hand Window lift
F5 15A Fensterheber links F5 15A Left hand Window lift
F6 10A Motorraumventilator, Fensterheberrelais F6 10A Engine bay fan, Window lift relay
F7 10A Begrenzungs- und Schlussleuchten rechts F7 10A right hand illumination, rear light, inner lights
F8 10A Begrenzungs- und Schlussleuchten links, Kennzeichenleuchten, Innenbeleuchtung, Handschuhfachleuchte F8 10A left hand illumination, rear light, number plate light, inner lights, glove box light
F9 10A Nebelschlussleuchten F9 10A Rear foglight
F10 10A Abblendlicht links F10 10A head light left hand
F11 10A Abblendlicht rechts F11 10A head light rigt hand
F12 15A Audiosystem, Uhr, Diagnoseanschluss, Innenbeleuchtung F12 15A Radio, Clock, diagnostic plug, inner lights
F13 20A Scheibenwaschanlage F13 20A window washer pump
F14 15A Diebstahlsicherung, Motorsteuergerät (ECM), Motorsteuersystem, Kraftstoffpumpe, Starter F14 15A Immobiliser, MEMS ECU, Fuel pump, Starter
F15 10A Kühlgebläse der Klimaanlage, Kondensatorlüfter F15 10A Airco Fan
F16 15A Bremslicht und Rückfahrscheinwerfer F16 15A brake lights, reverse light
F17 10A Audiosystem, Öltemperaturanzeige F17 10A Radio, Oiltemperature gauge
F18 10A Elektrische Türspiegel F18 10A electric door mirrors
Zusatzsicherungen (links aussen) see satellite fuse box on the right
F19 10A Motorsteuersystem F19 10A MEMS ECU
F20 15A Antiblockiersystem F20 15A ABS
F21 10A Fernlicht rechts, Fernlichtkontrollleuchte F21 10A RH beam, beam indication bulb
F22 10A Fernlicht links F22 10A LH beam
F23 25A Beheizbare Heckscheibe F23 25A heated rear window (@ hardtop only)
F24 20A Heizgebläse F24 20A heater fan
F25 5A Airbag F25 5A Airbag
F26 15A Nebelscheinwerfer F26 15A Fog lights

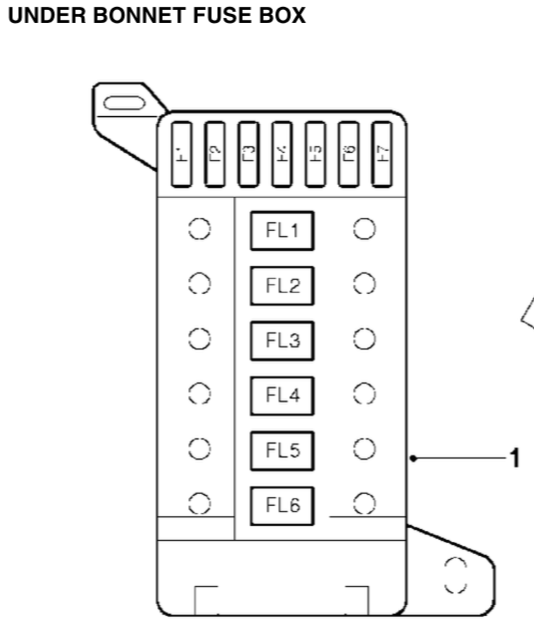

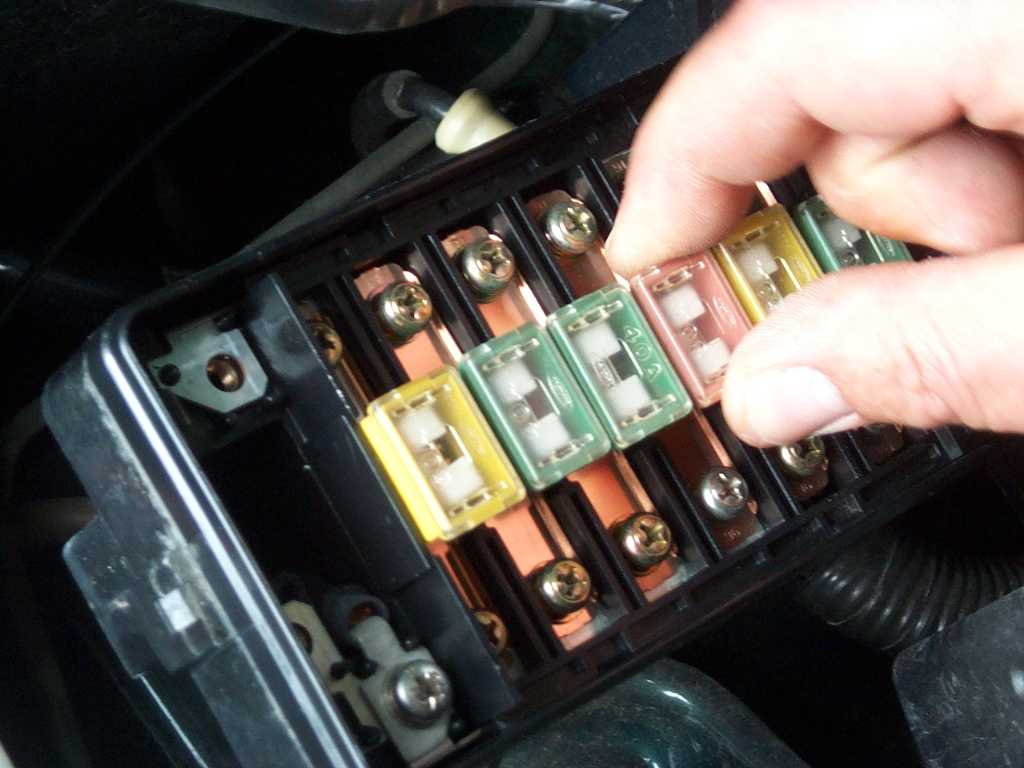

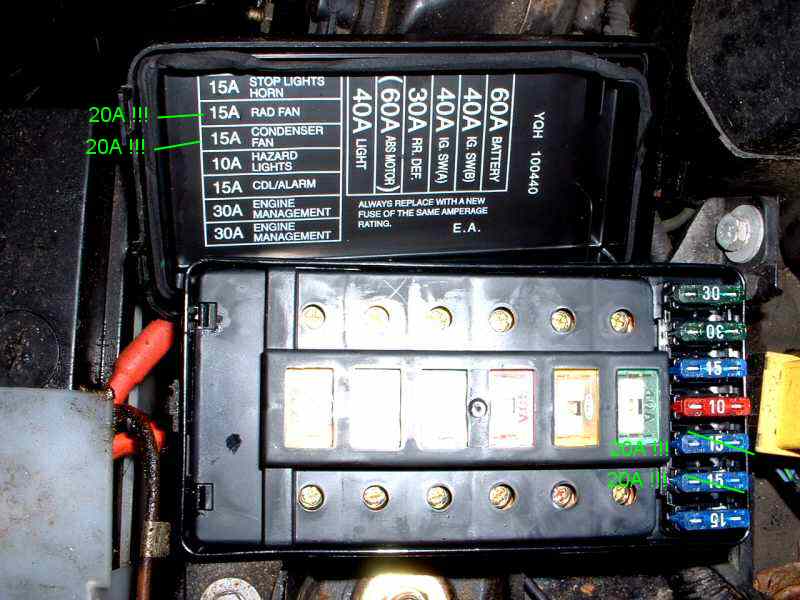

Im Frontraum



under bonnet

same as at LHD

F1 15A Motorsteuergerät (ECM), elektrische Fensterheber, Hupe, Lichtsummer F1 15A Engine Management System (ECM), elektric Window lift, Horn, Light buzzer

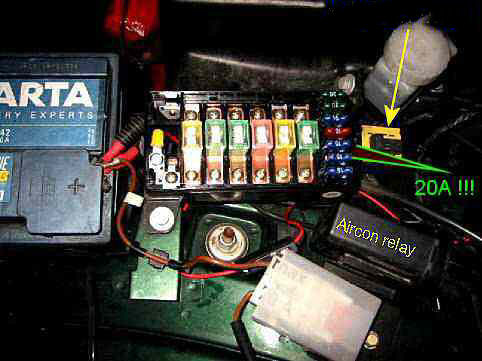

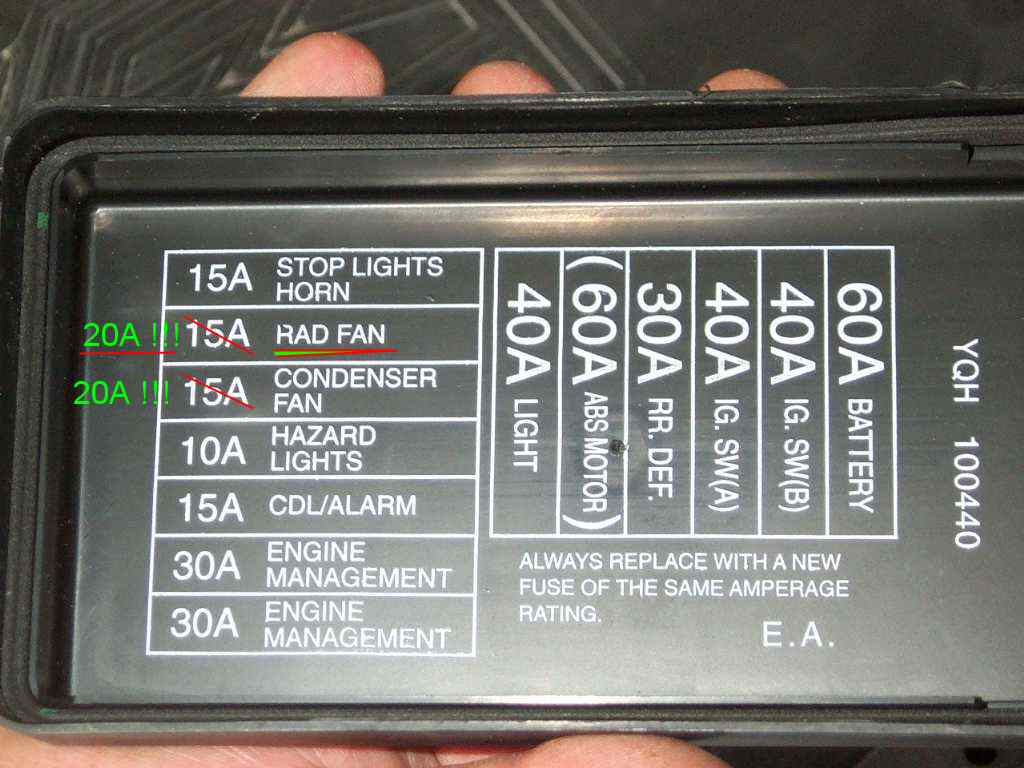

F2 20A Klimaanlage, Kühlerlüfter
(unbedingt die 15A Sicherung gegen 20A nach neuer Spec austauschen)
Siehe EPC verschiedene Teilenummern des oberen Deckels
F2 20A Aircon, front fan
(Immidiately change the old 15A fuse to this new spec. 20A)
See EPC different p/n of the upper cover
F3 20A Klimaanlage, Kondensatorlüfter F3 20A Aircon, Aircon inner fan
F4 10A Instrumentenblock, Warnblinkanlage F4 10A Instrument panel, Hazard light
F5 15A Alarmanlage, Zentralverriegelung F5 15A Alarmsystem, Central Locking
F6 30A Alarmanlage, Motorsteuersystem, Kraftstoffpumpe, Trägheitsschalter, Starter F6 30A Alarmsystem, MEMS ECU, Fuel pump, blocking switch, Starter
F7 30A Motorsteuersystem, Starter F7 30A MEMS ECU, Starter
Sicherung für die Servolenkung.
40 A (Fassung: 70 A).
Fuse for the Electric Power assisted Steering EPAS.
40 A (Socket: 70 A).
Im Kofferraum
10 A Automatikgetriebe- Sicherung * .

In the boot
10A Stepspeed gearbox Fuse

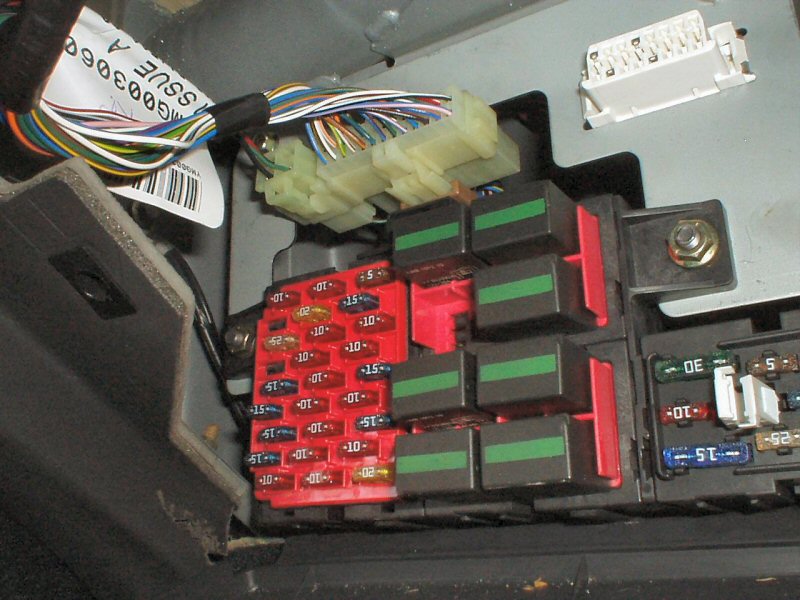

MGTF latest Fusebox

Latest MG TF Fusebox with small relays

Flach-Sicherung
Flach-Steck-Sicherung
Eine kleine Kunststoffklammer zum Greifen und Herausziehen der Sicherungen sollte sich im Sicherungsfeld, neben dem Lenkrad des *F* befinden.

Tip: Bei Leitungsproblemen die Steckzungen der Sicherungen reinigen. Dazu erst die Batterie abklemmen !! wegen Kurzschlußgefahr. Dann nacheinander herausziehen, die Kontaktflächen auf Korrosionsbeläge kontrollieren (grauer Schleier, oder "Grünspan"). Die Flächen beidseitig mit einem harten Radiergummi reinigen und hauchdünn mit Batterie-Polfett einfetten. Dann natürlich wieder an die richtige Stelle einbauen.
A small black coloured tool should be located RH on the fusepanel under the steering wheel. Use this to pull out damaged fuses.

Notice: If you realise any wiring problems, it may be useful to clean the fuse spades from derivates.
Disconnect at first the battery. Pull the fuse and check the fuse spade condition for bad surface derivates. (grey surface or green rust). Of course you must install the removed and cleaned fuses at the same place you took them off.

Farbkode der KFZ Flach-Steck Sicherungen
The Fuse colour code

Stromstärke Farbe colour ;)
7.5 A braun | brown
10 A rot | red
15 A blau | blue
20 A gelb | yellow
25 A klar | clear
30 A grün | green

Normalerweise muß man diesen Abschnitt nicht kennen, denn Sicherungen werden naturgemäß nur zerstört, wenn ein Fehler auftritt. Dieser Fehler ist zuerst zu lokalisieren und zu beheben, bevor man Sicherungen tauscht.

Die Zuordnung der Sicherungengen zu den Stromkreisen des MGF sind in der Gebrauchsanleitung recht anschaulich dargestellt.
Die Flachsicherungen gibt es für verschiedene Stromstärken, die normalerweise in Ampere aufgedruckt sind. Je höher der Wert, desto mehr Strom wird durchgelassen, bevor sie durchbrennt und damit schlimmeres (z.B. Kabelbrand) verhindert.. Typische Werte sind 5A, 10A, 15A, 20A, 25A or 30A (Ampere). Es gibt inzwischen auch Sicherungsautomaten zu kaufen, für die ganz extremen Bedingungen. Das Stück kostet allerdings um die 10 EUR.

Die Flachsicherungen sind farbkodiert. Beim Austausch niemals eine stärkere Sicherung einbauen, das kann böse enden.
Kabelbrand = MGF brennt = MGF weg ....

You normally need not know this following article, cause any fuse blows only due to another electrical fault. This failure must get analysed and fixed before you replace any fuse.

The relations of fuses to the affiliated electric cirrcuits is shown in the owners manual. This fuses are availiable for different currents, as shown in the above sheet.
The higher the calue, the more current flows before the fuse goes off and prevents from worse damages like buning harness. Typical values are 5A, 10A, 15A, 20A, 25A or 30A (Ampere).

See the colour code. On any change never install a higher value, cause this can result in worst conditions.

Any burning wire means, the MGF will burn, means, you don't own yours any longer ;)
