MGF center panel and dash instruments

Übersicht. Die Beleuchtung der Uhr und des Öltemperaturanzeigers ist bereits nach Demontage des Luftgrill möglich Parts disassembled from the dash RHD MGF.

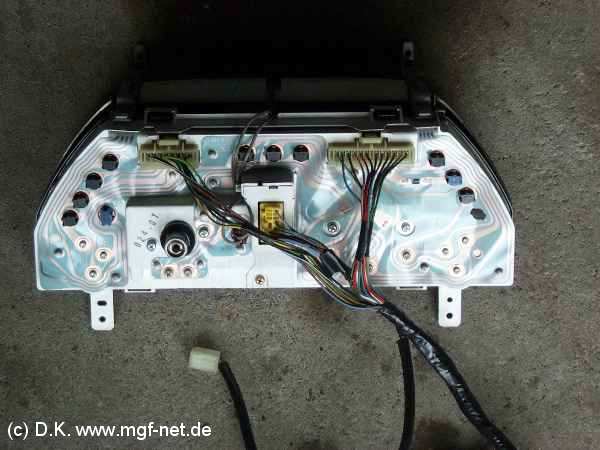

Rückansicht der Instrumentenblock Rear view to the instruments
Vorderansicht Front view

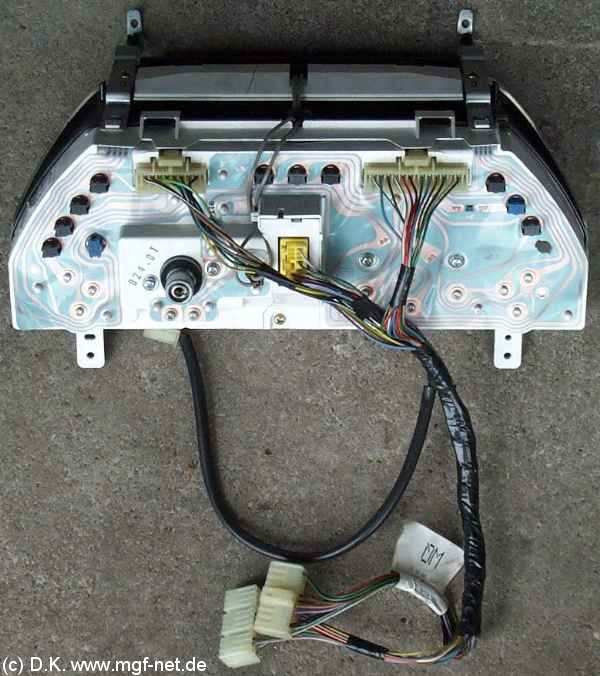

... einschließlich der Stecker .. including the loom
water_cp_2360.jpg (17459 bytes)rev_cp_2361.jpg (15986 bytes)speedo_cp_2363.jpg (20057 bytes)fuel_cp_2358.jpg (14524 bytes)

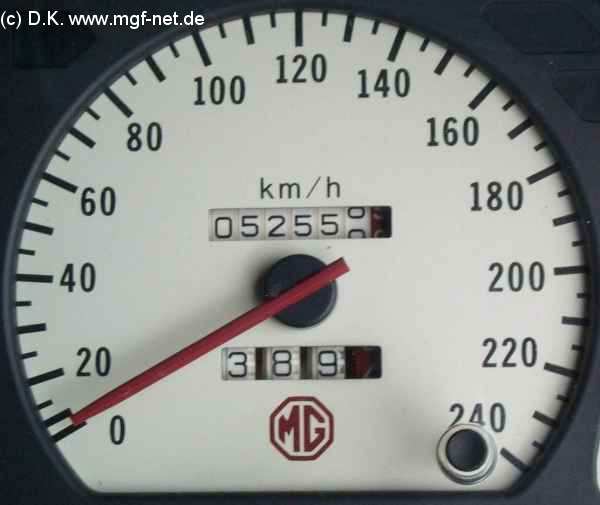

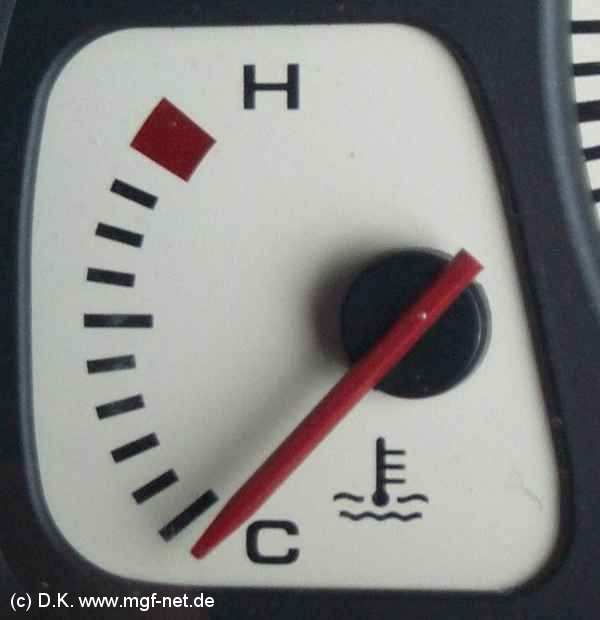

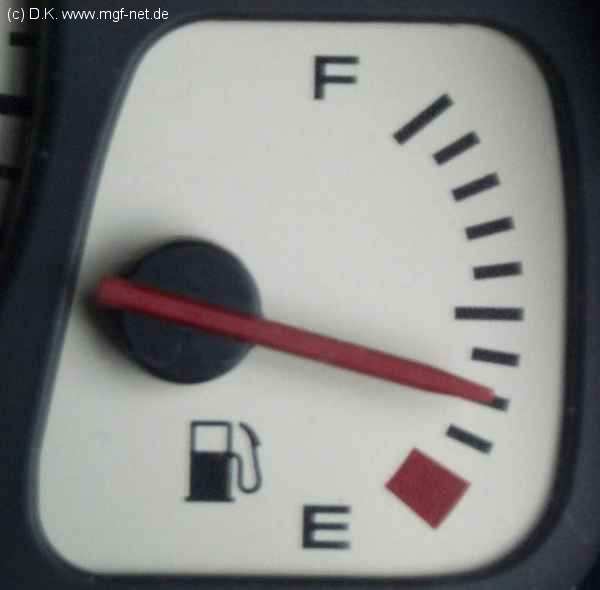

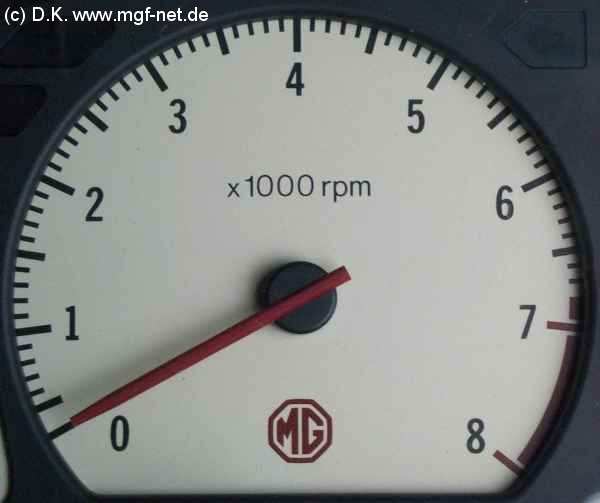

water temp, revs, speedo (km), fuel level


Center Panel Instruments

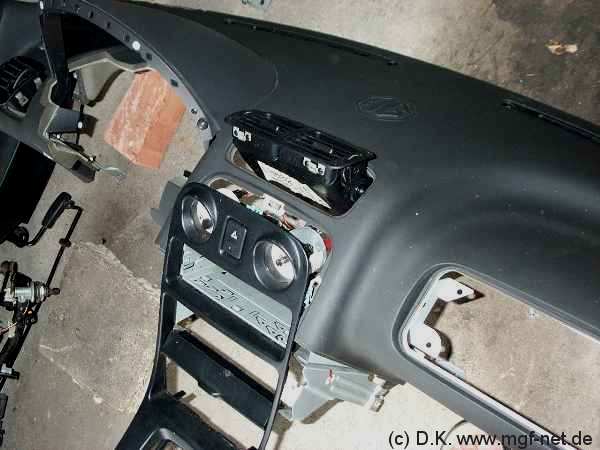

Für den Zugang nur den Lufteinlass herausnehmen
Den mittleren Lufteinlaß heraushebeln. Oben und unten sitzen je zwei Blattfedern.
For access to the instruments or bulbs only pull out the air outlet.
Lift and swap the middle air inlet part out. Two leave springs at each top/bottom side hold them in place.

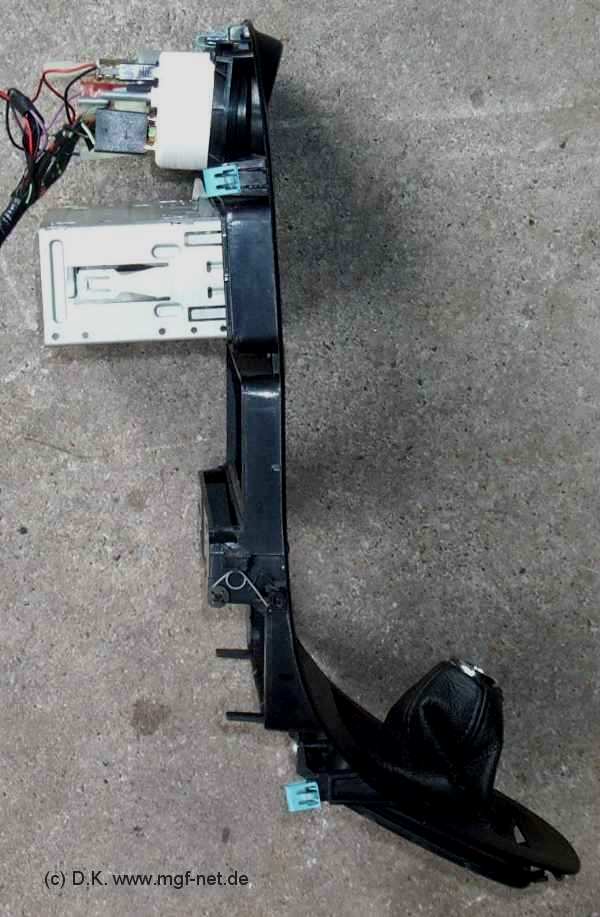

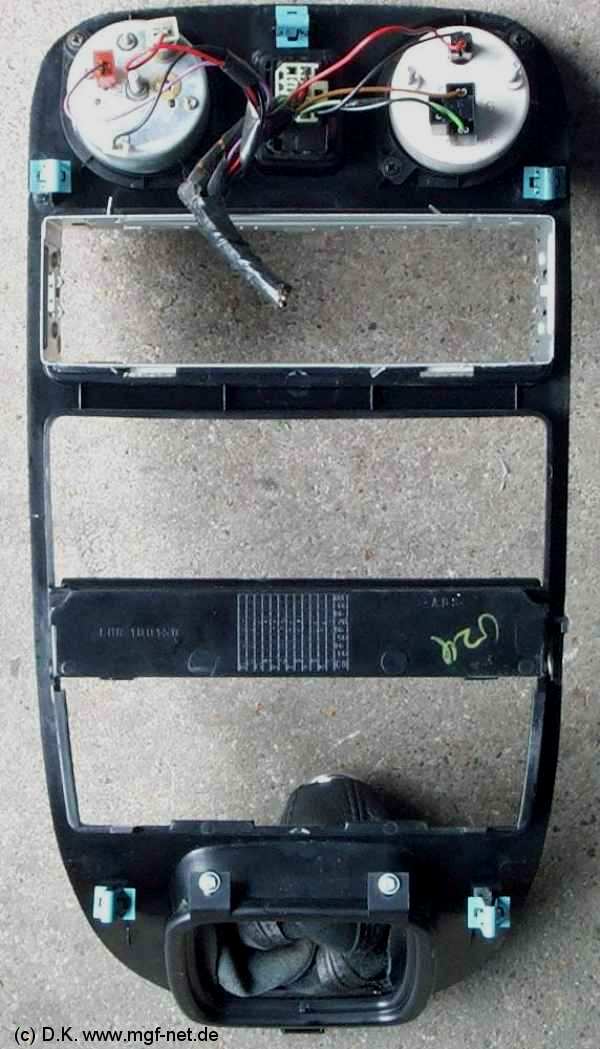

Lage der Instrumente in der Radiokonsole. Seiten- und Rückansicht der demontierten Einheit Location of the instruments in the center panel. Side and rear view to the center panel.

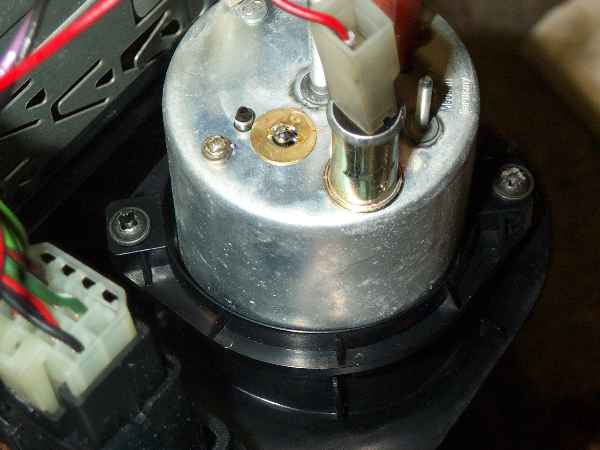

Rückansicht der Uhr rear view to the clock

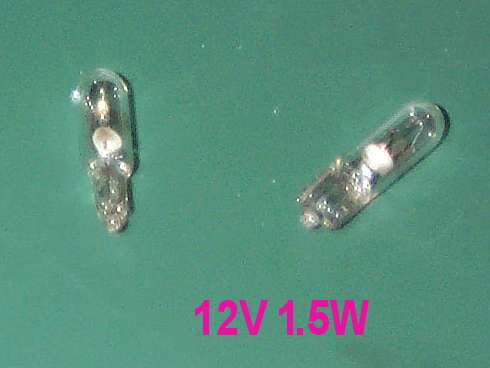

Glühlampen 12V 1.2W mit Bajonett in Steckfassungen 12V 1.2W bulb metal socket
(different from the oil gauge bulb)

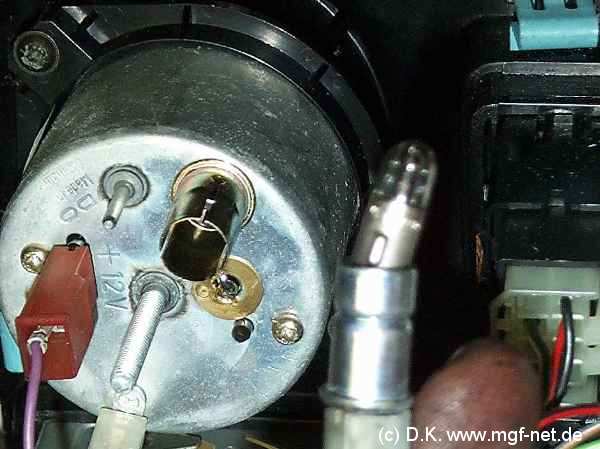

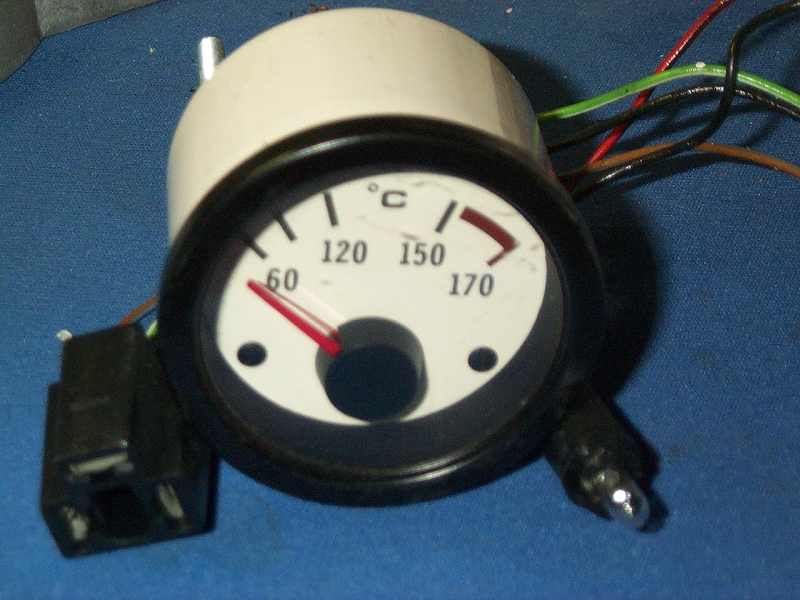

. Oil temperatur gauge of an 1.8i

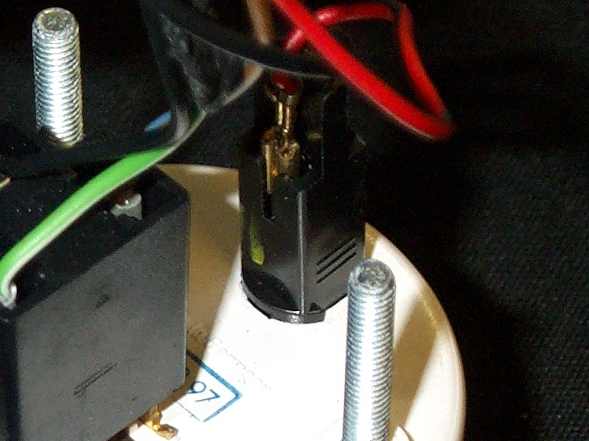

LH the signal plug and RH the bulb socket

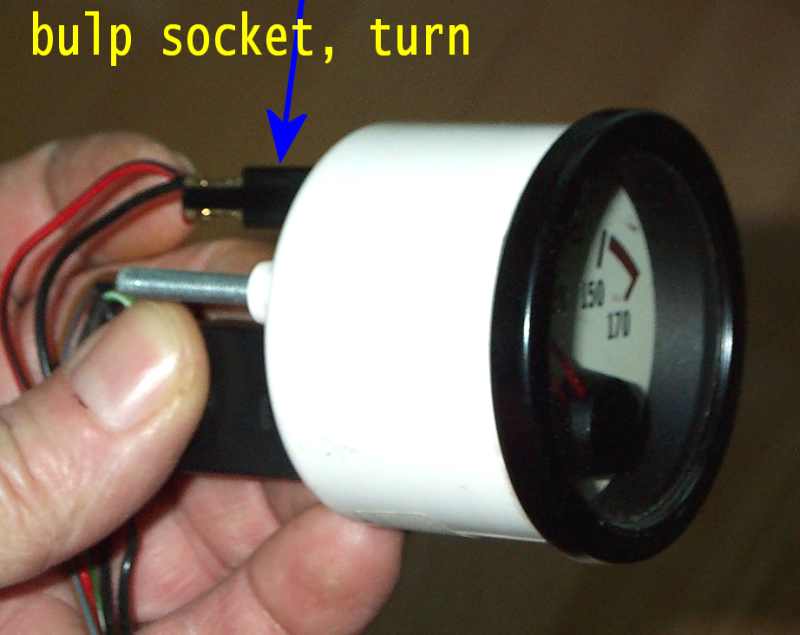

. bulp socket as bajonett, same as at the instrument panel.
bulb without socket 12V 2W.
(different from the clock bulb)
. turn left or right by 90 degrees to get the socket off
  small 12V 1.2W without socket.
Oil gauge illumination
