MGF Fensterheber Winkel gebrochen / window lift, broken window bracket


.
Deutsch
English
1

Linke Tür

LEFT Door

2

Rechte Tür.

Right door mechanic.
Notice: the direction of the parts can be wrong, cause I can't recall it.

rechte Tür RH door

RH Motor

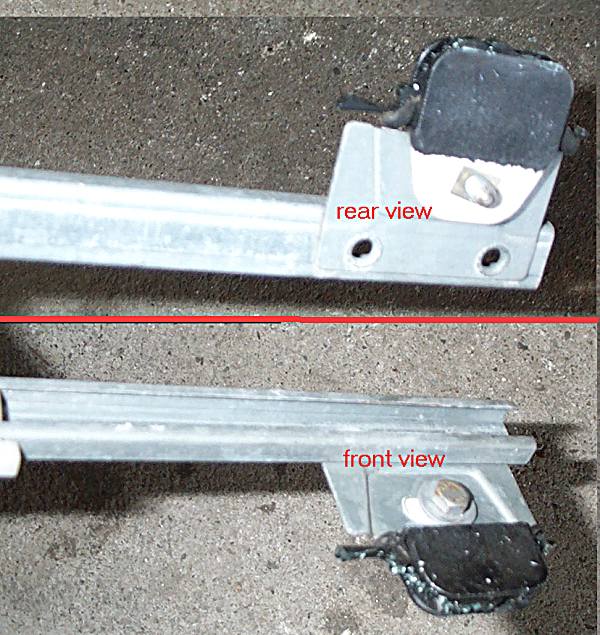

Die obere Schiene mit einem der Scheibenhalter The upper screen mechanic bar. The mechanic 'X' seams to be snap on
3
Führungsschiene und Schlitten

Lead and slide
The white plastic U shape is supported by a 1.5mm thin black foam. (see left top)

4

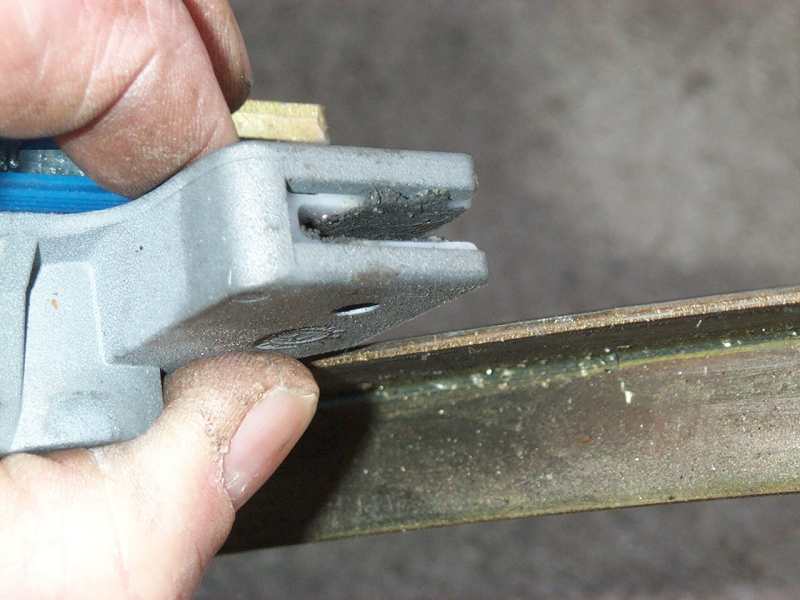

von oben gesehen. Kunststoff (weiß) läuft auf der Schiene

seen from above.

die weissen Kunstofführungen sind wechselnd oben vorn bzw. unten hinten mit Moosgummi gefedert- Da könnte man was unterlegen. the white colourted U-shapes run on the metal lead. The are supported by small thin foam rubber pcs. on the top rear and on bottom front. The U-Shape plastic can be fiddled out
5

Die Schiene und der Schlitten im Ganzen. (Scheibe fehlt rechts)

The lead rail and the slide. The screen is missing.
6
Neuer Fensterstopper New window stop at the left hand door, seen through the speaker hole.
7

Die drei Fensterstopper Versionen

The three versions of window stops



8


Russ MGF has got a problem

:((

9

They are white in my (Russ) car.
due to the lack of black glue that seems to be covering the part on the pic.
10
The white plastic snapped by slaming the door, not to hard either. I then tried the window and that must have bent the metal bar :-(,
11
Das weisse abgebrochene Teil ist bei neueren MGF schwarz lackiert Notice, the white plastic parts are painted black at newer MGF. (>>95)
12
Die Fassung für die Scheibe mit Kanten, an denen die Scheibe anliegen kann. Dazwischen sollte Gummi sein, sonst kracht es irgendwann the gap (shape) seen from near.
13
Zwei Plastikteile halten die Scheibe. Die Scheibe ist mit Gummi in die Nute vulkanisiert Plastik parts hold the screen. The glass is adhered with rubber into the shape.
