MGF/TF starter replacement / Anlasser tauschen
see also the solenoid repair

Bosch parts

Teile
Neuer oder gebrauchter Anlasser
NAD10050 (1,4Kw)

Werkzeug
10mm 13mm 15mm 18mm Nuss
2 Ratschen
Lange Knarrenverlängerung
Parts required

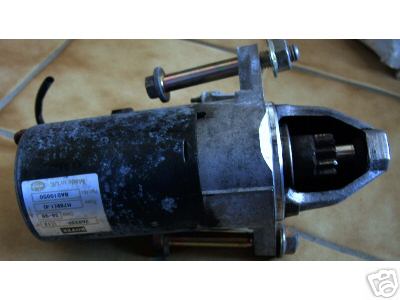

- new or second hand or reconditioned starter motor

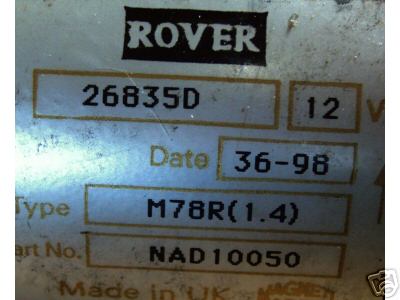

NAD10050 (1.4KW)
or
NAD101320  1,2KW ??
or
NAD101340 1.1Kw (Since MGF Trophy ?)


Tools required
10mm 13mm 15mm 18mm ratchet inserts
ratchet , 2 of
long ratchet enhencement


Ausbau

1. Massekabel der Batterie abklemmen.
2. Motorraumgrill und Abdeckung entfernen (10er Nuss, 11 Schrauben)
3. Fahrzeug hinten anheben.
WARNUNG: Fahrzeug auf Montageständer stellen.
4. Laufrad links hinten abbauen.
5. Aktivkohlefilter von Halter lösen und Aktivkohlefilter beiseite führen. (evtl. Stecker ziehen)
6. Clip entfernen und Luftansaugschlauch von Drosselklappengehäuse abnehmen.
7. Schelle lockern und Luftansaugschlauch von Luftfilter entfernen.
8. Lucar-Stecker abziehen und Kabelbinder von Magnetschalter lösen.
9. Mutter von Magnetschalter (13mm) entfernen und 2 Kabel lösen.
10. 2 Muttern (18mm) und Schrauben (15mm) zur Befestigung des Starters entfernen.
11. Starter entfernen.
12. Schwungradabdeckung auf der Mutternseite beachten.

Dismantle

1. Disconnect battery ground connection
2. remove engine cover grill and engine cover (10mm ratchet insert, 11 screws)
3. lift the rear of the car
NOTICE: Put the car on axle stands
4. remove left rear wheel
5. lift charcoal filter and move to to the right
6. remove air hose clip from throttle body
7. remove worm clamp from airfilter box and dismantle the aur intake hose

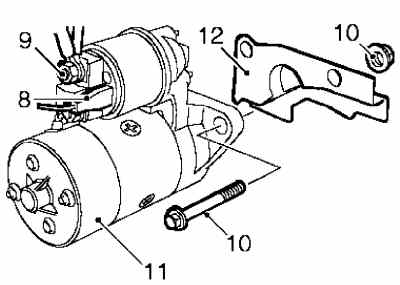

8. pull solenoid connector and remove cable tie
9. unbolt the13mm nut from solenoid connection and take off 2 cables
10. unbolt 2 nuts (18mm) and bolts(15mm) from the starter motor.
11. take out the starter motor
12. notice fly wheel cover sheet metal on the nuts side of the works

Einbau

1. Auflageflächen von Starter und Getriebe säubern.
2. Starter und Abdeckung montieren.
3. Muttern und Schrauben montieren und Muttern mit 80 Nm festziehen.
4. Kabel an Magnetschalter montieren und Anschlussmutter festziehen.
5. Lucar-Stecker an Magnetschalter anschließen.
6. Kabel mit Kabelbinder an Magnetschalter befestigen.
7. Luftansaugschlauch an Luftfilter und Drosselklappengehäuse anschließen.
8. Schelle zur Befestigung des Luftansaugschlauchs am Luftfilter festziehen und Clip zur Befestigung des Luftansaugschlauchs am Drosselklappengehäuse montieren.
9. Aktivkohlefilter montieren. Laufrad/Laufräder montieren, Radmuttern montieren und über Kreuz mit 100Nm bei 16' und 70Nm bei 15' Rädern festziehen.
10. Montageständer entfernen und Fahrzeug senken.
11. Motorraumgrill montieren
12. Massekabel der Batterie anschließen.
13. Knopf auf Schlüsselsender 5 x drücken, zur Synchronisation mit Alarmempfänger
14. Radio Sicherheitscode eingeben
Remount
1. clean starter motor and gearbox seal surface
2. put in starter motor and fly wheel cover
3. bolt on both nuts/bolts and tighten with 80Nm
4. bolt on 2 cables and tighten the nut
5. re-connect solenoid connector
6. mount cables with a cable tie to the solenoid
7. remount air intake hose
8. put on the worm clamp at the air box and clip at the throttle body.
9. remount charcoal filter. Mount back the wheel and tighten wheelnuts with 100Nm for 16" and 70Nm for 15" rims (cross wise)
10. Remove axle stands and lower the car
11. remount engine grill
12. Re-connect battery ground cable
13. key blipper button 5 times to synchronise with Alarm-system
14. key in security code to your radio
