Achsmeß-Computer
Achsmeß-Computer
Der Achsmeß-Computer ist ein Meßsystem zur Vermessung und
Einstellung von Pkw-Fahrwerken unter Werkstattbedingungen. Er ermöglicht
die Erfassung aller wichtigen Fahrwerksdaten im Soll-Ist-Vergleich.
Weiterhin bietet er Informationen über die vorbereitenden
Arbeiten vor der Vermessung an und zeigt grafische Darstellungen
mit Texten für die Arbeiten an den verschiedenen Einstellpunkten.

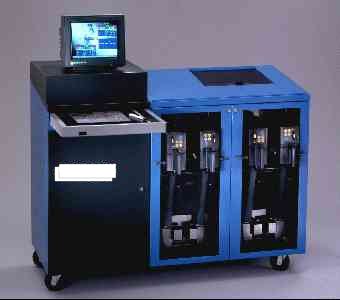

Im Geräteschrank sind der Computer für die Meßwertverarbeitung,
der Farbmonitor, der DIN-A4-Drucker und das Bedientablett
integriert. In den seitlichen Aussparungen des Geräteschrankes
werden die Meßwertaufnehmer eingehängt und aufgeladen.
Die Bedienung des Gerätes erfolgt mittels Taststift auf dem
herausziehbaren Tablett. Es ist in die Screen-Fläche,
Fahrwerksgrafiken, Funktionstasten und Tastatur untergliedert.
Der Bildschirm-Cursor wird durch die Bewegung des Taststiftes auf
der Screen-Fläche positioniert. Auf diese Weise werden die
verschiedenen Programmpunkte und die Fahrzeugdaten angewählt.
