MGF / TF Defekte, Bildersammlung aus aller Welt
MG
F / TF defects, picture collection from all over the word



A

B

Deutsch

English
1

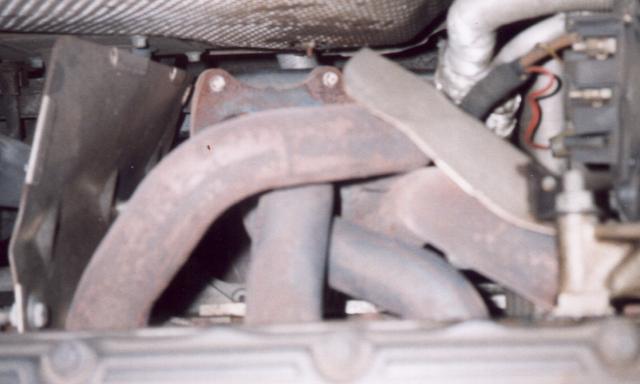

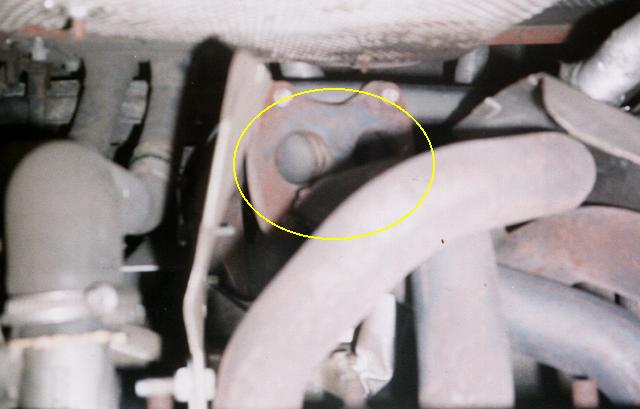

Auspuffkrümmer am Flansch abgerissen (VVC)
60 Tkm
Besser als jeder Sportauspuff
(Ralf)

Exhaust manifold broken
37 k miles

better than each sport exhaust ;-)

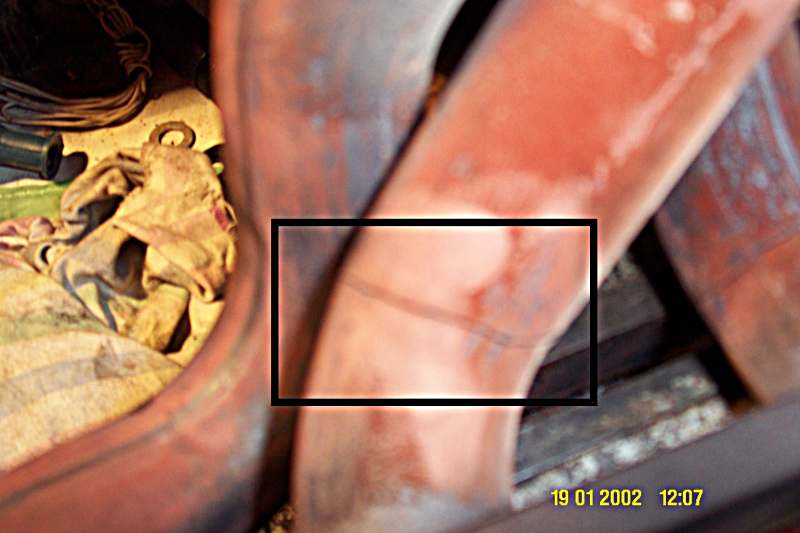

Haarriss aM MGF von Alistair nach 5 1/2 Jahren.
Ein neuer kostet 105 EUR
hair creak at Alistairs MGF after 5 years use.
A new one is 70 quid


Das Flammrohr leidet besonders bei tiefergelegten MGF. Es gibt in England welche aus Edelstahl.
(Alistair)

Eine preiswerte Reparatur erreicht man durch Einschweissen eines neuen Flexrohres.
D = 60mm L= 200mm, z.B. FP 130-E von UNI_FIT zu ca. 50 Euro plus Schweissen in irgendeiner Werkstatt.

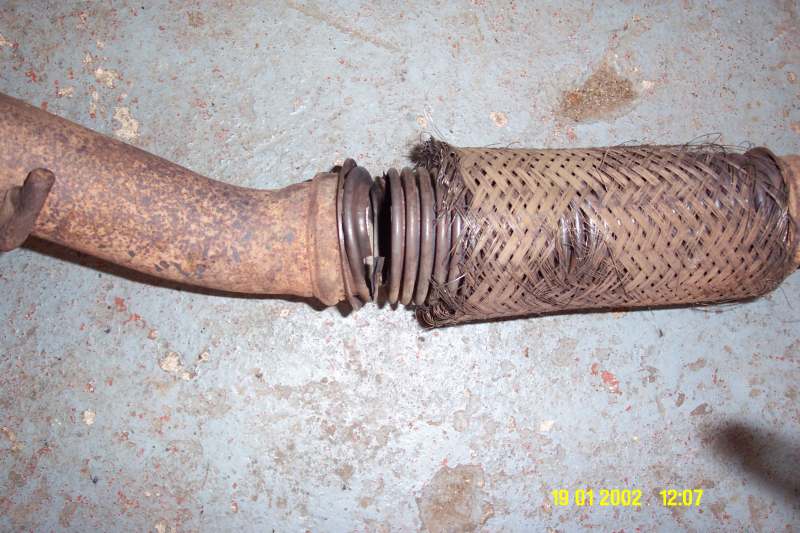

The exhaust downpipe at the end of its live.

Stainless steel part availiable at several suppliers from the UK

A cheaap solution is replacing of the flexy part only. Get a exhaust flexy weld-in section.
D = 60mm L= 200mm, i.e.. FP 130-E from UNI_FIT for app. 30 quid.

2


Kühlwasser Behälterdeckel
Ventil defekt
(Olaf)

coolant cap valve damaged

Try one from Halfords with pressure 1.03 bar.
HRC606

3

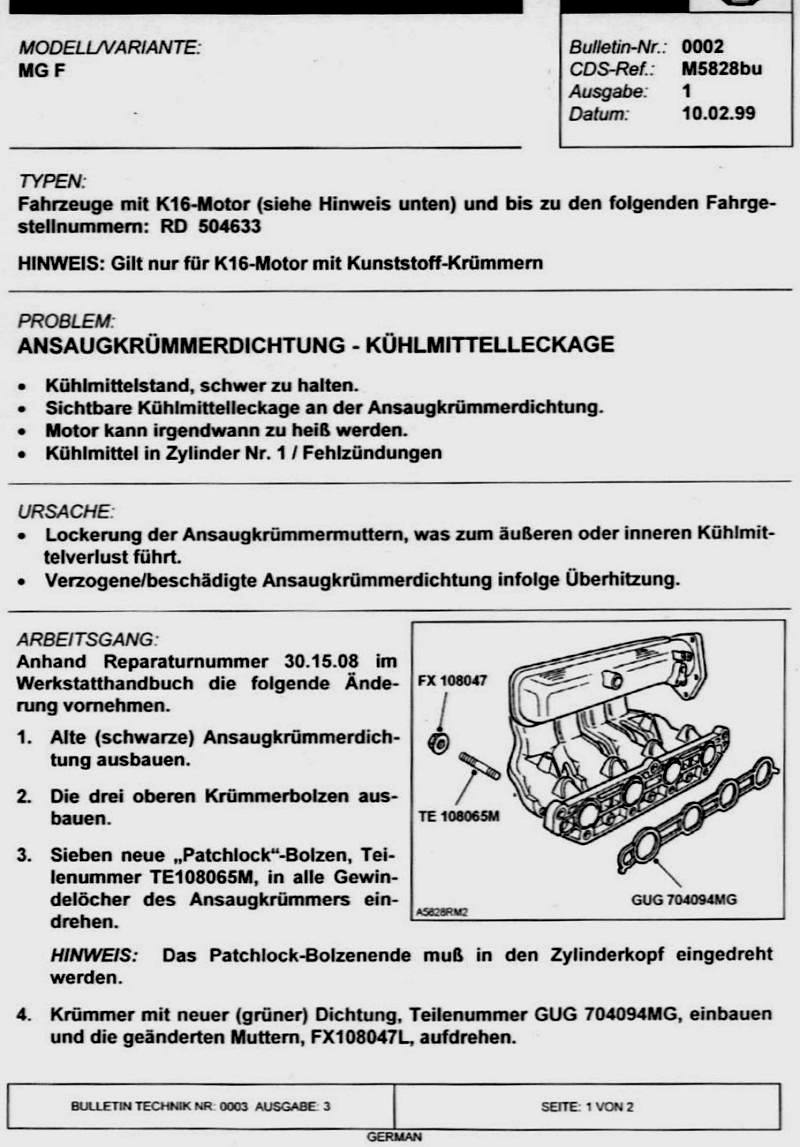

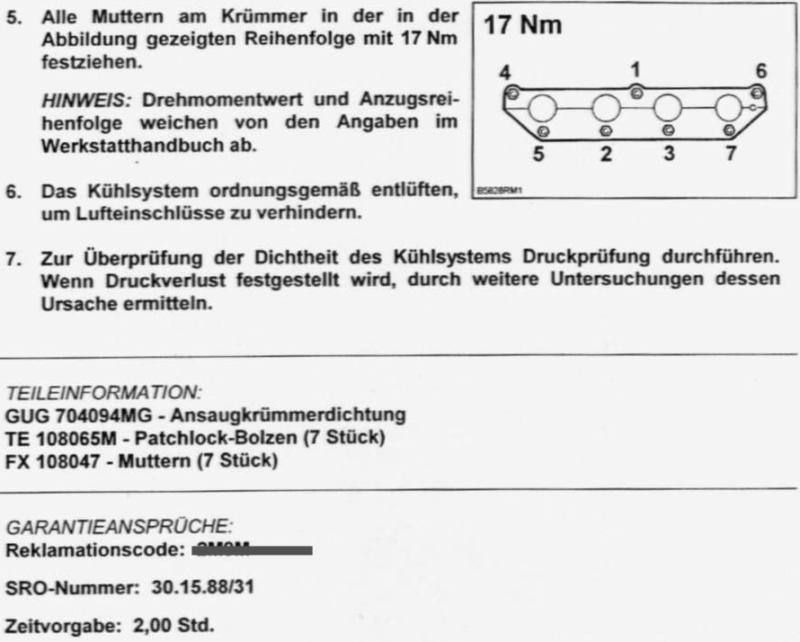

Neue Dichtung ist grün. Die alte Dichtung ist schwarz Ansaugkrümmerdichtung vom MPI leckt gegenüber dem Zylinderkopf
Leichter Wasserverlust
50 Tkm
(Dieter) EZ 05/96
Air intake manifold sealing of MPI
leaks to the cylinder head
slightly waterloss
32 k miles
(the new part is green coloured, the old one is black.) the patchlock bolts should be changed too ?
4

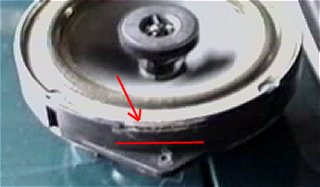

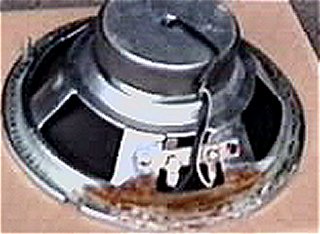

Lautsprecher verrostet
Vorbeugung:
Einen Spalt ins Gehäuse feilen und das Wasser kann ablaufen
(Dieter) EZ 05/96
Rusty door speaker
Prevention:
applicate a gap... and the water can leave
5

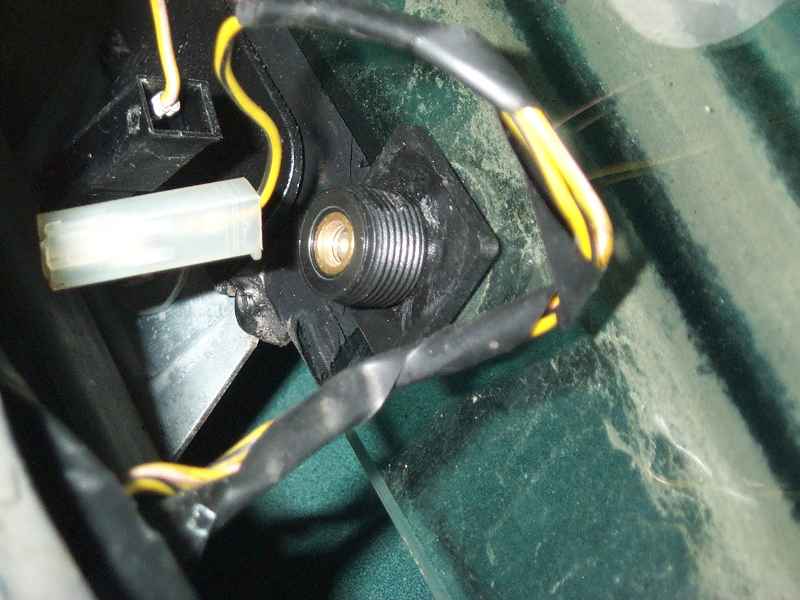

View at the new window stop, if you look through the speaker hole.

alter Fensteranschlag zerbricht, Scheibe fährt zu hoch
Neuen einbauen
(ganz viele)
old window stop breaks and the windows raise to high.
Install newest one
6
Hydragas Feder platzt, Fahrhöhe fällt einseitig auf 280mm (front)
(Dieter, 61 Tkm)
Weitere Bilder dazu
Hydragas spring broken, Ride Hight fell down to the
minimum 280mm (front)
maximum when on jack is 395 mm
(standard is 386 mm
(Dieter)
See more pictures
7

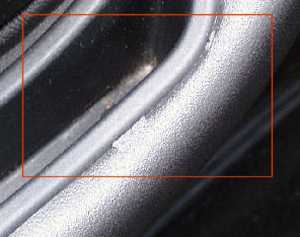

  Türgriffkante zerstört Türverkleidung,
auch bei Neuwagen gesichtet. Das Loch scheint für den Griff zu groß zu sein
(Tom)
Inner door handle damages door panel.
Also seen at new cars.
8

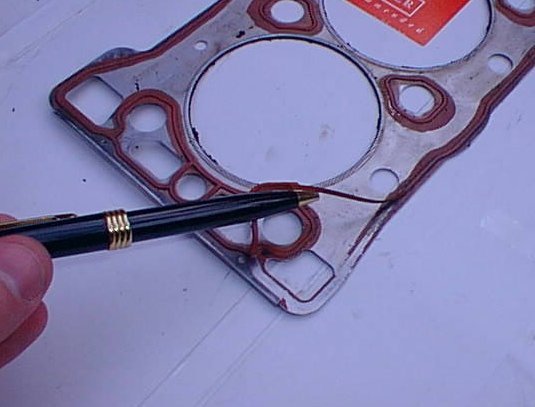

Zylinderkopfdichtung geplatzt
(ganz viele)

Hall of Shame,Zylinderkopf Statistik
bei Dirkie
und deutsche Site bei Tom

Head Gasket blown
8a

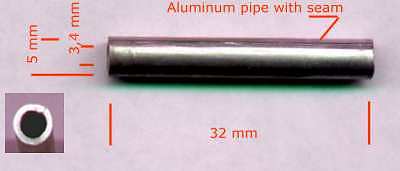

expansion tank lower T junktion

Found in a coolant expansion tank.
This pipe is inserted in the expansion tanksconnector to prevent it from beeing bended by any warm clamp:
Aluminum metal pipe, 0.8mm
rolled with open seam
app 32mm long, outer diameter 5mm

it fell out of the upper backflow connector down to the expansion tanks bottom.
BTW. it can get into the coolant system on this way through the lower suction connector which inner diameter is app 10mm down to the water T-junktion in front of the thermostat !!

9

\--F--/ = wrong Front & Heck Spur Null !!

innen abgefahrene Reifen, weil die Spureinstellung nicht zur Fahrhöhe abgestimmt ist.
(ganz viele)
inner tyre wear because of wrong the toe angles
10

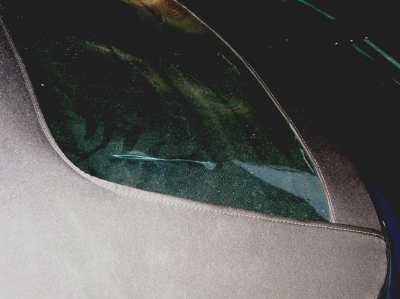

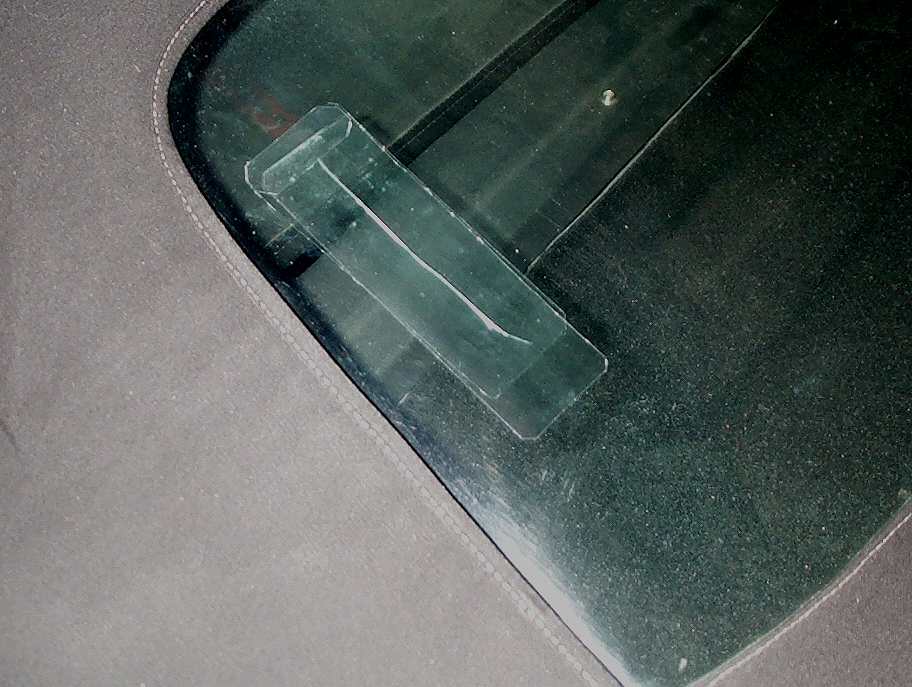

Plastik Heckscheibe zerbrochen.
(meine, nach 3 Jahren)

rechts, Notreparatur mit Packband

Scheibe selber tauschen ?

plastic rear window broken

Right picture, first aid with selfadhesive packing tape

DIY replacing

11
Benzingestank vom Tank.im Innenraum, durch weiche Klemme auf dem Entlüftungsschlauch.

Schelle nützte nichts. Purge valve auch nicht. Roter Ring war dicht. Tankstutzen auch.
Im Endeffekt brauchte ich einen neuen Tank, weil davon wohl einige alte porös werden konnten. Aber erst einmal alle Dichtungen zum Innenraum untersuchen.

Fuel smell from tank, in the car, cause of weak hose clamp at the breather hose


new clamp did not help

At least older cars need a new tank, because it could get porous, but at first check the amout af sealings.

12
. ölende Ventildeckeldichtung, Schrauben lose leaking valve cover because of loose screws
13
  Haubenanschlaggummi hinten, fällt ab, ankleben. boot lid joint rubber gets lost, attach it to the fastener wth adhesive
14

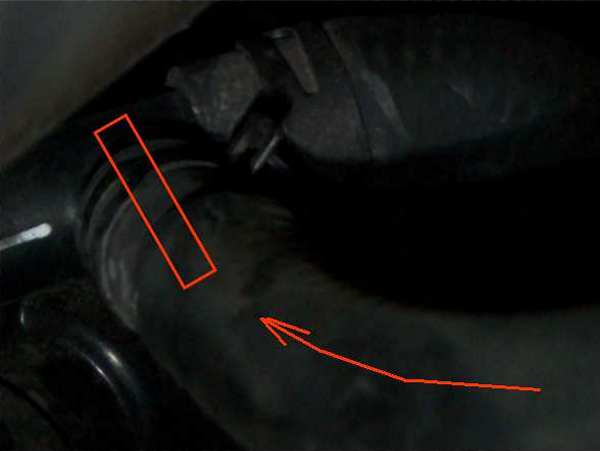

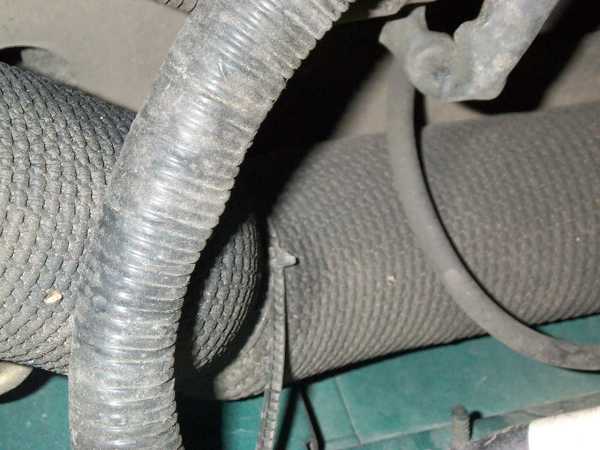

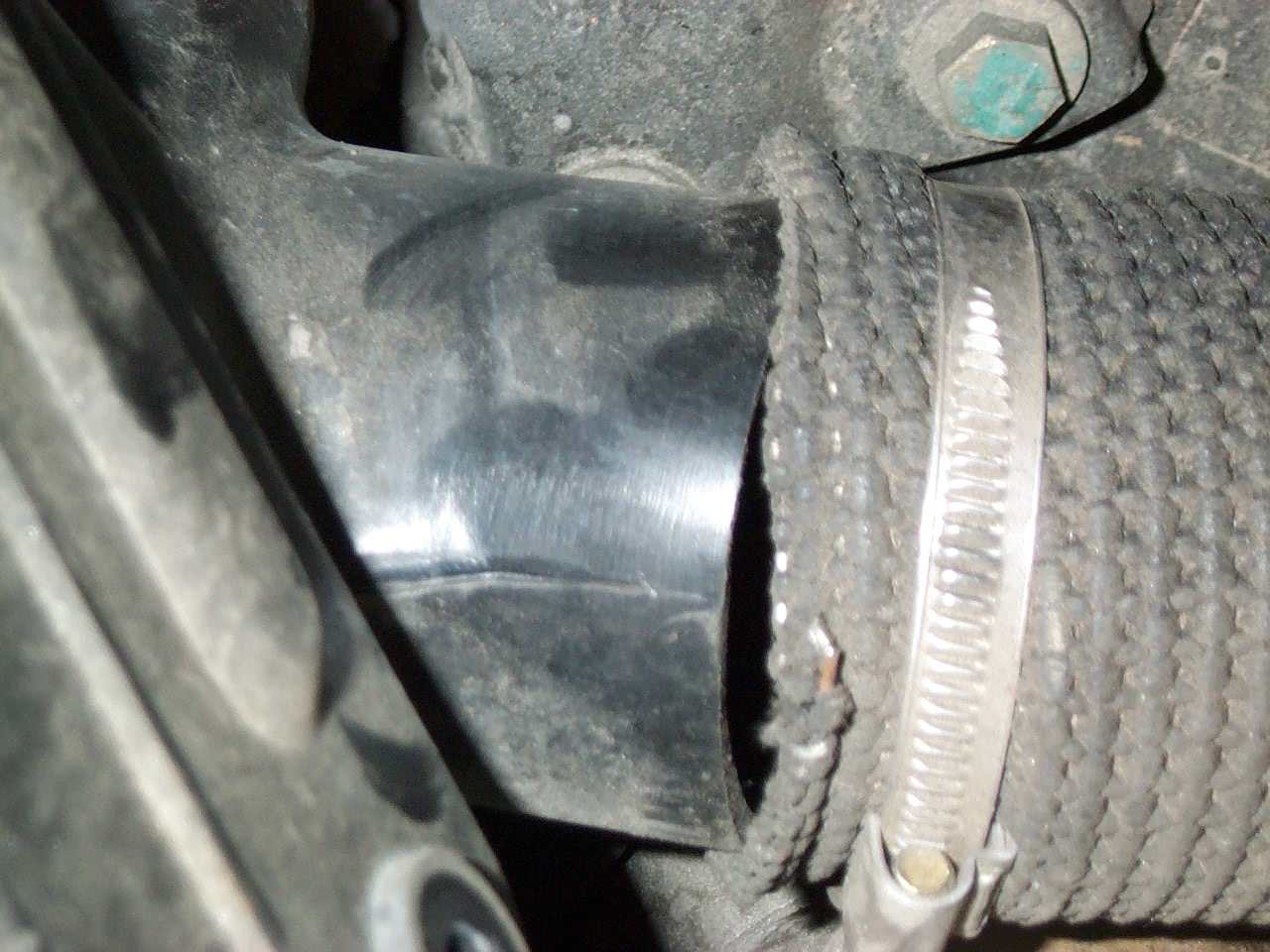

- Luftschlauch an Luftfilterbox lose
- Luftschlauch durch Kabelbinder eingeschnürt
- air hose not fitted to filterbox
- cable tie restricts fabric airhose
15

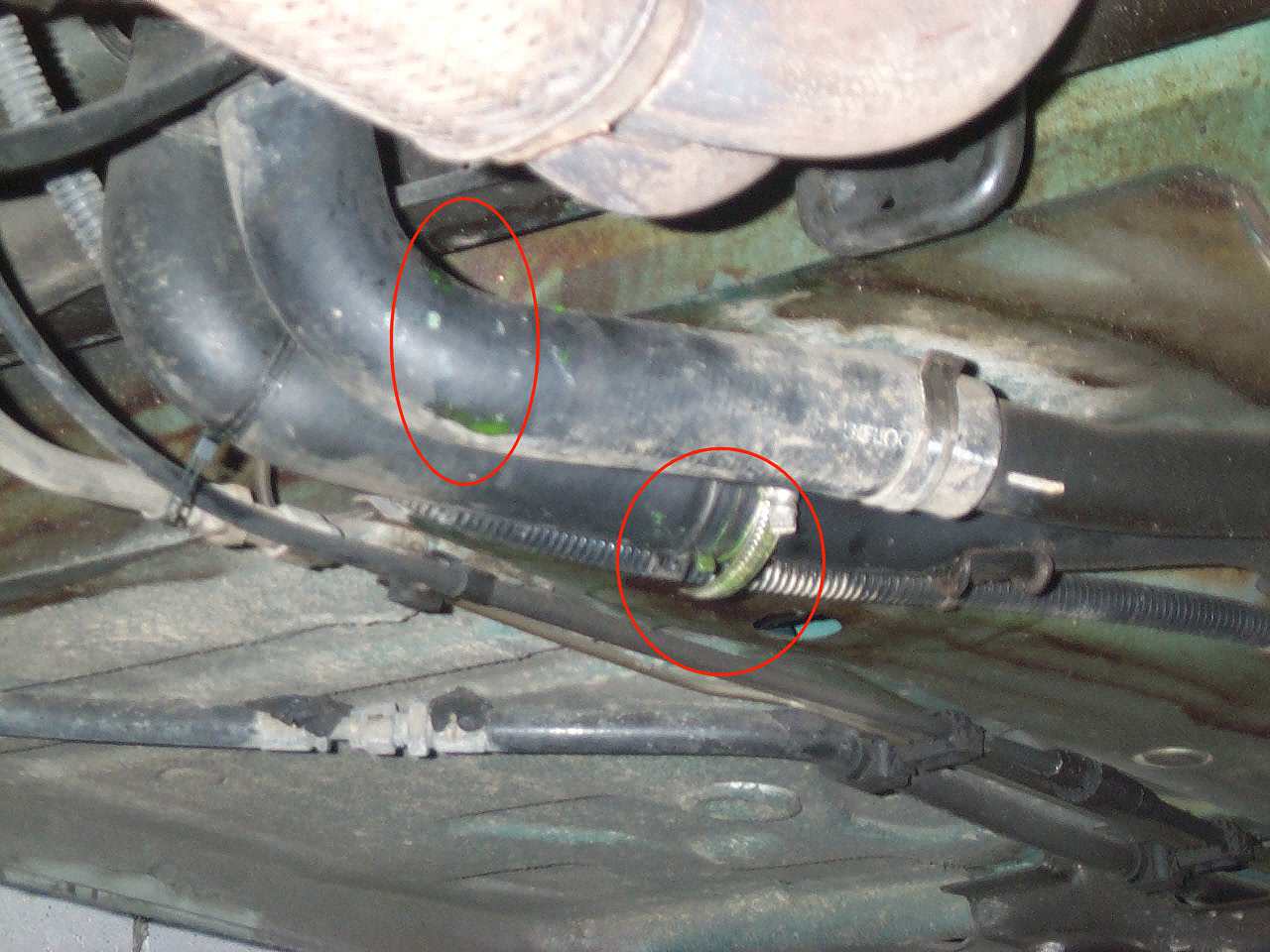

Zwei Kühlwasser Leckagen, an der Schelle und irgendwo von oben.
(Dieter) EZ 05/96
fast das Gleiche bei Tom.

Austauschen den Mist.

Two coolantleaks at clamp and from anywhere above
(Dieter) EZ 05/96
nearly the same at Tom.

change to better clamps

17

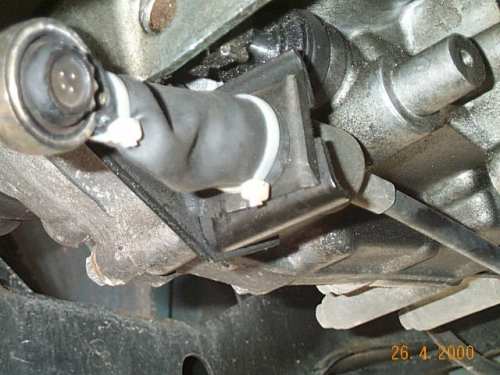

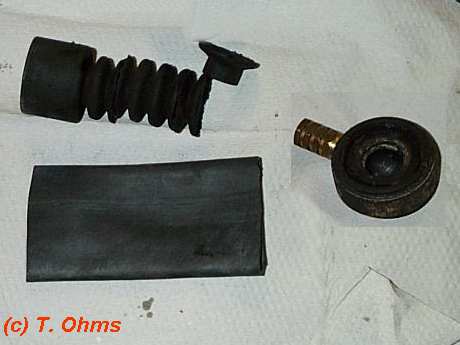

Defekter Faltenbalg am Schaltgelenk,
Torsten hat den mit einem Stück Fahrradschlauch und zwei Kabelbindern ersetzt.
Kein separates Ersatzteil erhältlich !!

broken dust protection hose at the gearbox. Torsten repaired it with a piece of bike hose.

No single sparepart availiable !

18

19
Softtop mit Hardtop eingeklemmt. (LE75)
20     Wasser im Kofferraum water in the boot
21

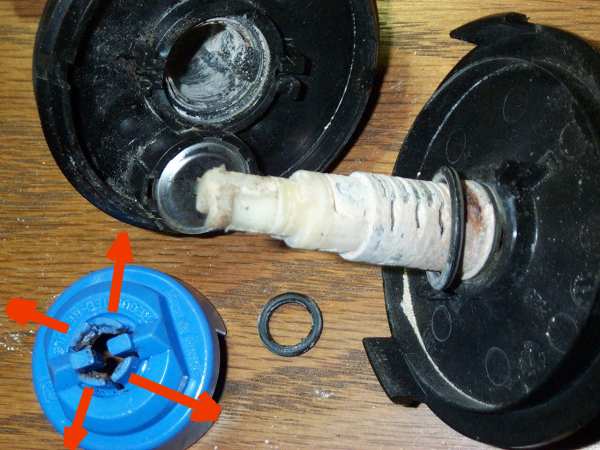

  Tankdeckel Schloß korrodiert fuel cap slot corrosion
22
  Griff des Seitenspiegels fällt ab. Hier mit einem Stück Schrumpfschlauch verstärkt Mirror handle falls off. Drawn is a shrink tube attached to the broken cover.
23
  Falsche Fahrhöhe in der Werkstatt eingestellt.
390 mm bei 17 Grad Aussentemperatur, anstatt 368mm
Ride hight wrong adjusted in a workshop. 390mm instead of 368
(17 deg C)
24
  Kugelgelenk am vorderen Querlenker ausgeschlagen nach 70Tkm Ball joint worn at the front lower wishbone after 70k km
25
  Längsschaltzug gerissen nach 70Tkm Gear select cable broken after 70k km
26

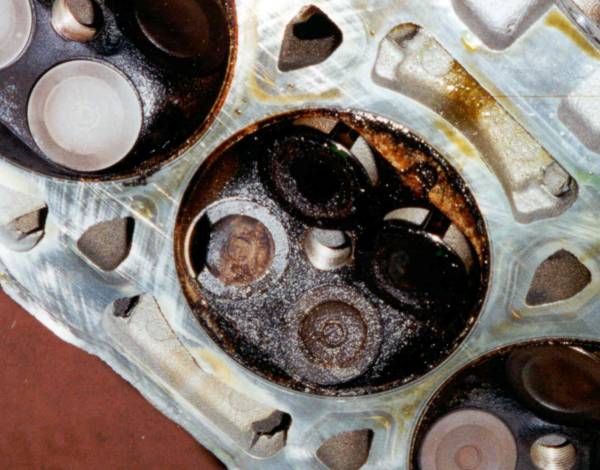

  verbranntes Ventil burned valve
27
  knackendes Geräusch im Innenraum aus Richtung des rechten oder linken Scheibenrahmens
- Schweißung des inneren Querträgers
60mm Auspuffschelle hinzu


- oder Bleche unter der Frontscheibe

knock or creaking noise inside the cabin from direction of the RH or LH screen frame
- Cross member bar
Add 60mm muffler clamp

28


pictures courtesy
Mike Satur

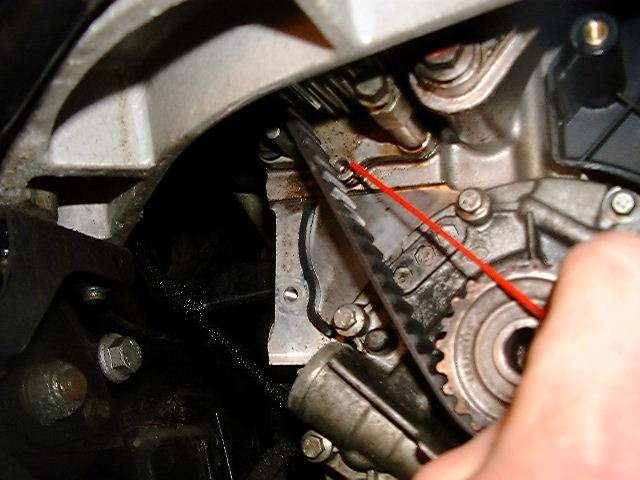

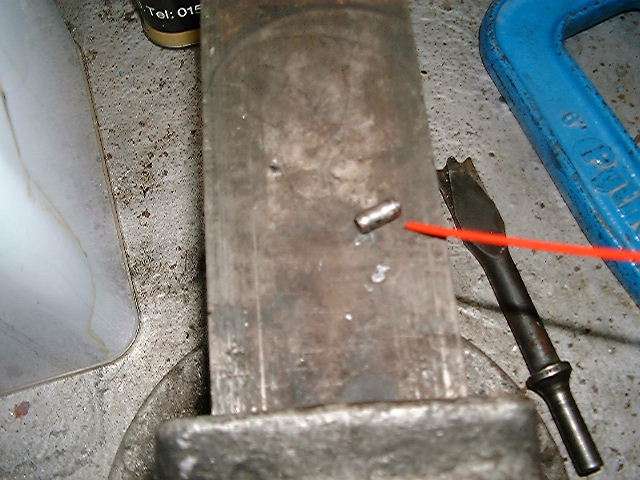

  Zentrierstift der Wasserpumpe fiel hier heraus und auf den Nockenwellenriemen. Das Timing wurde gestört und die Ventile verbogen sich. Loose water pump steel dowel, found dropped out and lodged between the cam belt and gears causing the timing (valve) to jump and bend the valves
29

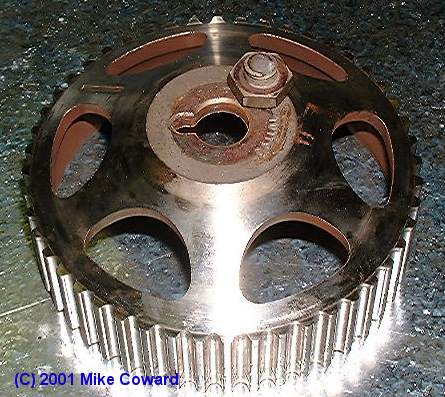

  gebrochene Nockenwellenschraube broken cam bolt
30
  Ölwanne mit gebrochenem Kopfschraubenende

oil rail with broken head bolt stub
(Old rail from 1998)

31
  Hupe innen verrostet Rusty horn
32

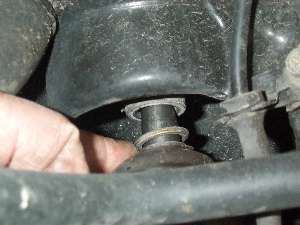

Staubschutz vom Rollenlagerfuss
abgerutscht *Rostgefahr*
Dust cover slipped off from the knuckle joint.
Water ingress will result in wear !!
(picture from Scarlet Fever)
33
courtesy Spyros
courtesy Spyros
Staubschutz vom Rollenlagerfuss
abgerutscht *Rostgefahr*

Dust cover slipped off from the knuckle joint.
Water ingress will result in wear !!
(picture from my own MGF)

34   ... und bei meinem MGF ist es auch passiert (November 2004) .. and it happened to my MGF also.
35

problem at NZ MGF from Hanah


picture of washer. Unit depressured.

Looks like the pin of the knuckle slipped into the hydragas piston. If it sticks then the spring in the piston can no longer hold the knuckle down to the upper arm.
The whole knuckle hets pulled out and the plastic parts breaks if it gets bounced back.

Happened to me also

36   broken damper fixture
37     rust at front lower arms
38
   MGF abgebrannt MGF on fire :(
39
gebrochene Drähte im Kabelbaum unten links an der Kofferraumklappe nerven durch Fehlalarm, und die Kofferraumleuchte fällt aus.
Kabelbaumbruch besonders wenn der Kabelbaum verdreht montiert ist.
broken wires inside the boot harness. Let the alarm go off and cut out the boot light.
40

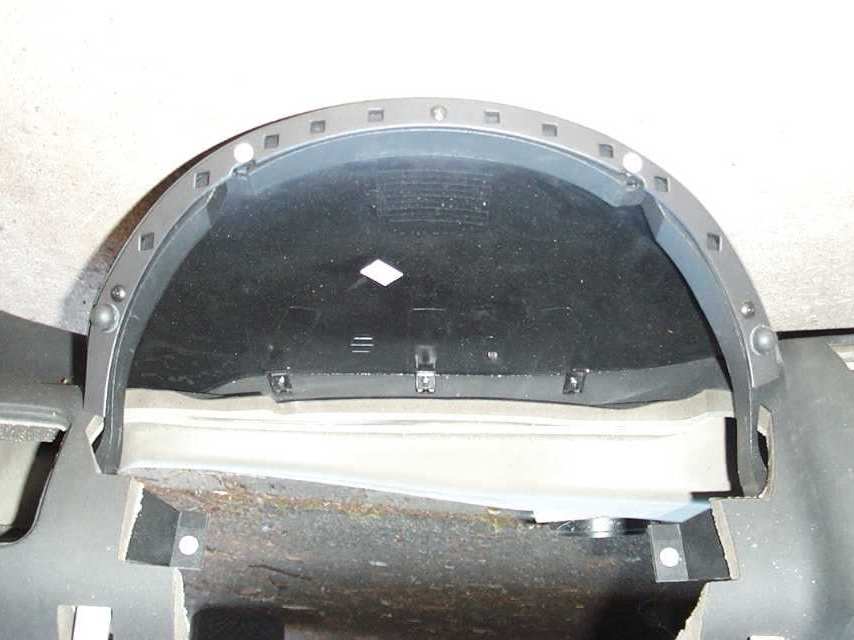

Riss in der Instrumentenhaube nach Reparatur der Querstrebe.

creak in the instrument cowl after repair of the cross member bar. (courtesy Hanah/NZ)
See more about this problem here

41


abgebrochene Winkel an der Instrumentenhaube.
Böses Problem, denn das Teil kann nur wieder angeklebt und nicht ausgetauscht werden :(

Reparatur bei Tony

broken fixture brqackets at the instrument cowl. Whyever. Bad luck, cause the part can't be changed. :(

and about the repair of a broken instrument cowl at Tony

42

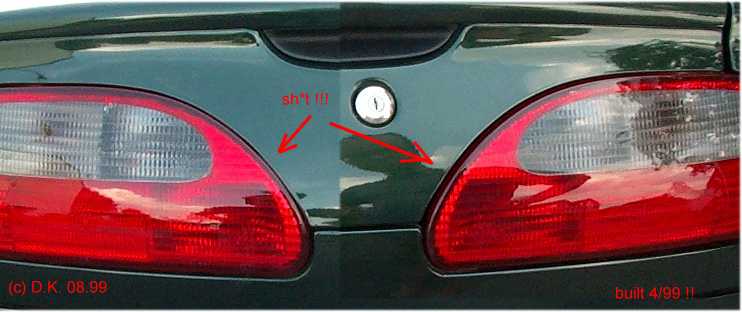

  Spaltmass Kofferraum falsch eingestellt. Haube schlägt auf die Rücklichter (MGF + MGTF) ... Schlossbügel justieren bodyworks gap. I.e at the boot lid. Leads to paintwork damages. Lock bracket to be adjusted.
43

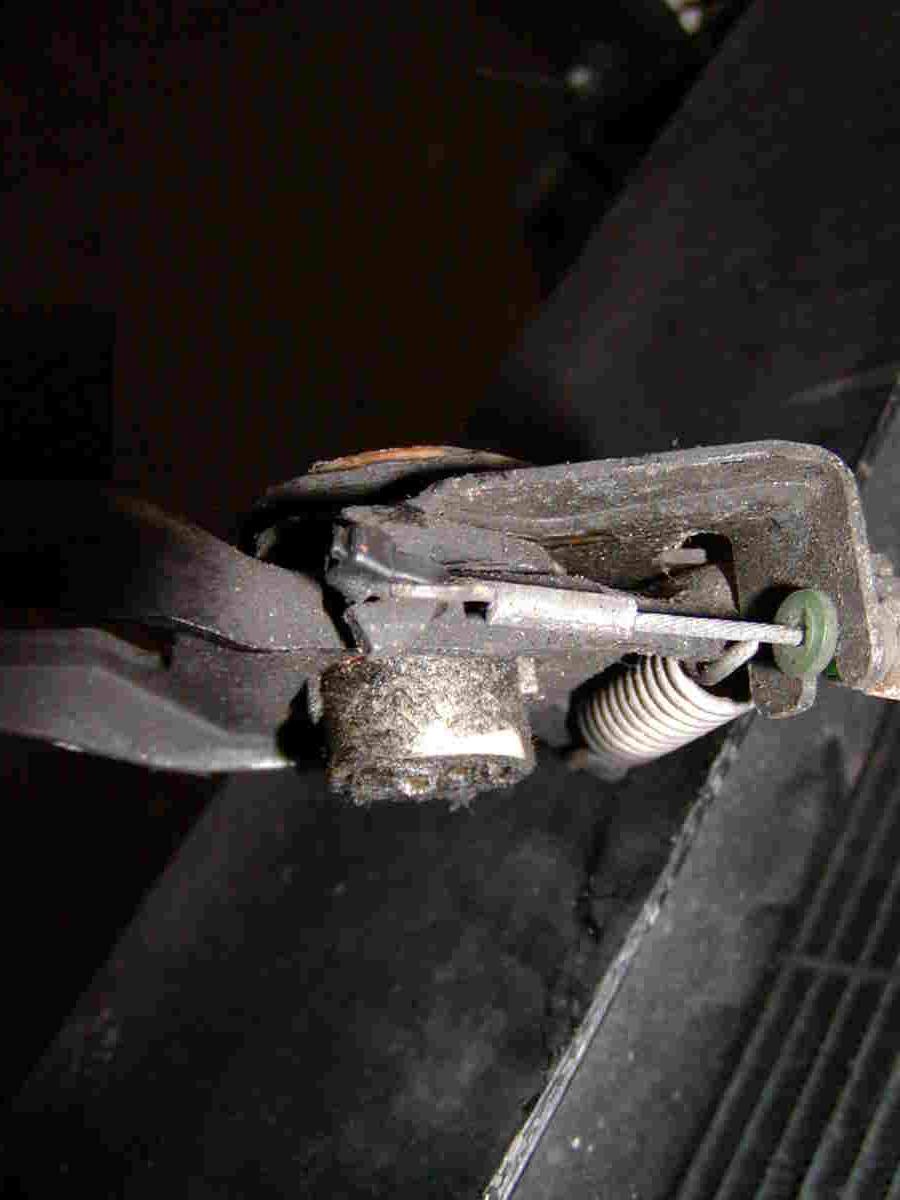

  Bowdenzug der Fronthaube hakt aus, wenn hinten der Hebel nach dem öffnen der Hebel in die falsche Richtung gedrückt wird. Ein Kabelbinder über der Öse sichert dagegen. Bowden cable slips off from the front lock. Mount a tie wrap the prevent from this failure.
44
  Loser Stecker am Hauptrelais
Motor startet nicht, Anlasser dreht nicht.
Connector at the main relay came loose.
Engine woun't start
45

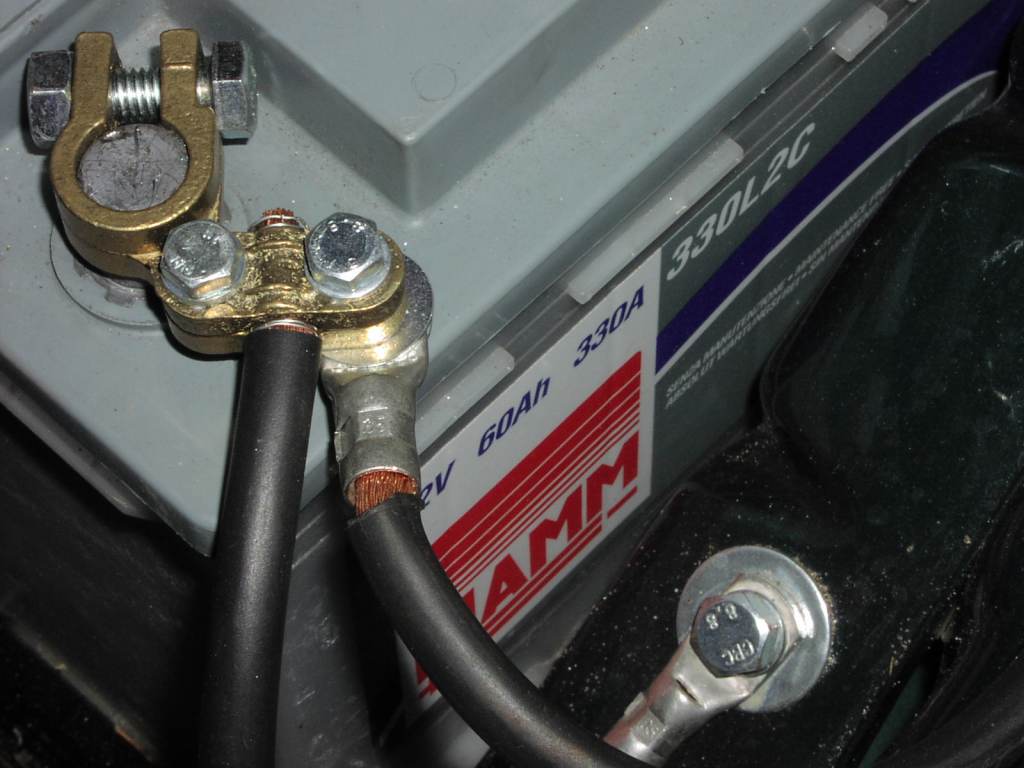

  Ist die Batterie laufend leer, ohne erkennbaren Verbraucher ?
Korrodierte Batterie Masseleitung und Anschluss können dazu führen.
Das Bild von Carl zeigt erneuerte Teile.
The problem of always going dead battery.
Have a look t the negative joint and wire to the battery. Heavy corroded wires/joints have been found already by several Owners.
Pic of replaced wire/joint from Carl.
46
  VIN 1D600155 bis 1D608010

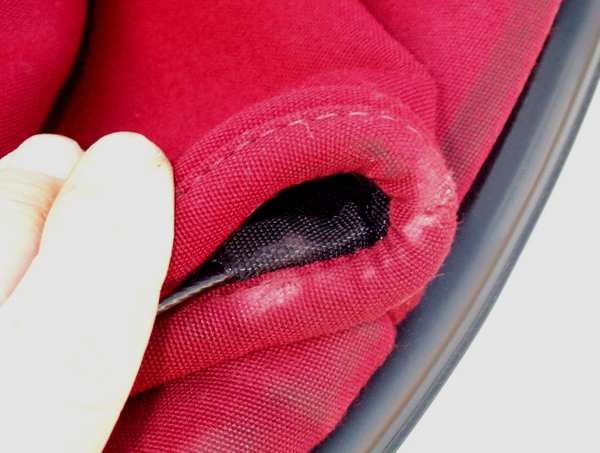

Schereneffekt beschädigt Softtop
VIN 1D600155 bis 1D608010
Scissor effect with hood fabric
 47


Wenn der Motor mit Fehlzündungen schlecht läuft oder bei Feuchte schwer oder garnicht anspringt, dann auch mal die Verteilerkappe und den Verteilerfinger untersuchen/ersetzen.
BERU

Link

Engine misfire or bad starting under wet ambient conditions could be cause by a damaged distributor cam and/or rotor arm.

Consider checking thsi matter. BERU supplies cheaper parts here than MGR.

BERU # VK303 (blue coloured)
Rotor arm with BERU # EVL181
or Bremi parts
Link

48     unkontrollierte Elektronikspässe bei MGTF mit neuem Relais/Sicherungsfeld
